Модернизация заводов Тельтомат ( ГДР)






Асфальтобетонные заводы фирмы Тельтомат  во времена СССР были наиболее самыми распространенными из зарубежных заводов на пространстве СССР.  Причина этого довольно проста - заводы производства ГДР были наиболее качественны из стран СЭВ. CCCР уже не существует, но а на территории бывшего СССР,  заводы производства  бывшей ГДР до сих пор работают.  Естественно что они требуют модернизации и ремонта.  Только на территории Омской области фирмой ЗАО "Стройсервис"

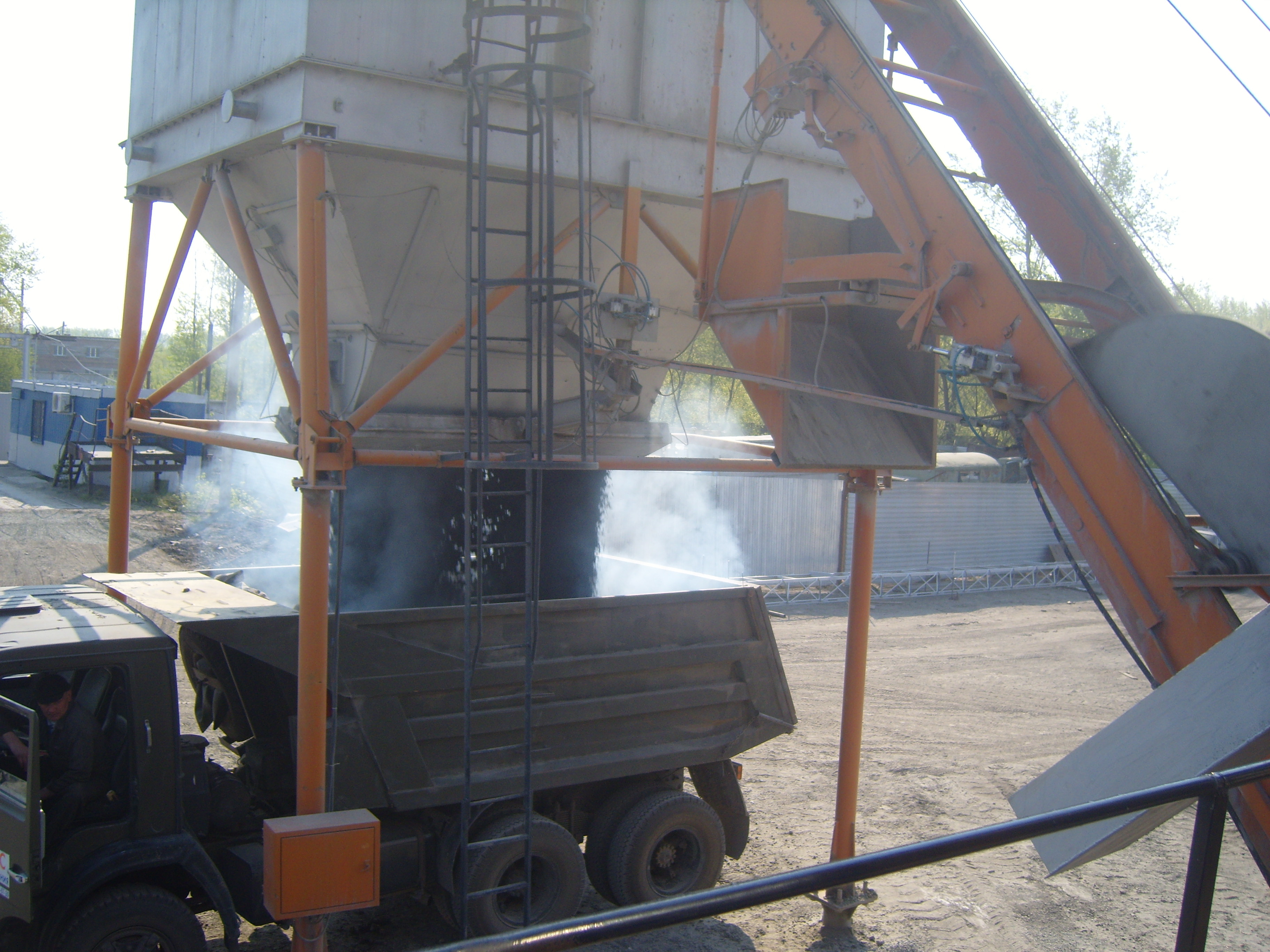

( после 2008 года  ООО "Стройсервис" )  было модернизировано до 2008 года  3 - асфальтобетонных завода  фирмы Тельтомат производства ГДР:  это в  Омском ГП ДРСУ-2  г.Омск,  Таврическом  ДРСУ  и  на предприятии "Мирмекс" г.Омск.  ( см. фото сверху на момент модернизации).  На заводах было  модернизировано не только АСУТП,  но также изготовлена новая кабина, изготовлен фильтр пылеочистки, установлена пневматика вместо гидравлики и многое другое. Подобные заводы также были модернизированны и в других местах.
Мне,  на тот момент инженеру  ЗАО "Стройсервис" , пришлось полностью написать программное обеспечение для контроллеров и промышленного компьютера. В качестве контроллеров использовались ADAM-5510, ADAM-5511 фирмы Advantech. Контроллеры ADAM-5510  на физическом уровне подключены через шину RS485 к промышленному компьютеру. Всего использовалось 5-контроллеров. Есть заводы которые уже после модернизации проработали уже более 10 лет, к примеру завод который сейчас работает в Завьяловском районе Алтайского края (  с. Буканка ) был модернизирован еще 2002 году.
Все подобные заводы функционально разбиты при модернизации на узлы которыми управляют контроллеры:

1. Контроллер для управления взвешиванием и смешиванием;
2. Контроллер для управления фильтром очистки пыли;
3. Контроллер для управления предварительным дозированием инертного материала;
4. Контроллер для управления разгрузкой асфальта;
5. Контроллер для управления горелкой и сушильными механизмами.

Для предварительного дозирования материала использовались в основном частотные приводы фирмы Lenze.
При написании программы для ПК  вставал вопрос о "картинке" завода на экране монитора. "Картинки"
заводов для Тельтомат были созданы при взаимодействии с оператором АБЗ  ЗАО "Стройсервис"  Смертюк Виктором и слесарем КИПиА Пильник Сергеем. ( Фото ниже )





Электрические схемы для заводов Тельтомат разрабатывали в разное  время ( 2001-2007) работники ЗАО "Стройсервис" инженер КИПиА  Захаров А.В.,  слесарь КИПиА Ольферт А.A. ( фото справа )  и  слесарь КИПиА Назаров Е.В,  в разработке схем для 1-го завода участвовал инженер КИПиА Захаров В.В.  Начиная с 2013 года модернизацию
программного обеспечения и автоматики провожу самостоятельно либо совместно с партнерами.

Шкафы АБЗ N1
Кабина АБЗ N2
Пульт АБЗ N2
Пульт АБЗ N1
Пневматика АБЗ  N1
Дозирование АБЗ N1
