Программа диагностики электронной АТС DRX-4


Скачать программу (drx4.tar.gz)

Читать руководство по установке

Цифровая коммутационная станция DRX-4 производится турецкой компанией NETAS. В России производство этой АТС наладила производственная компания РОН-ТЕЛЕКОМ г.Трехгорный Челябинской области. АТС имеет распределенное микропроцессорное управление. Функциональность АТС зависит от версии програмного обеспечения. Взаимодействие обслуживающего персонала с АТС производится при помощи терминала соединенного линией связи с любым из модулей групповой коммутации.С точки зрения оператора все модули и периферийные платы имеют свою нумерацию зависящую к тому же от местоположения в стативе. Диагностика осуществляется после ввода оператором определенных команд, отображение может производиться на экране монитора либо принтера.Хочу подчеркнуть, что все сказанное коснется 20 версии программного обеспечения АТС. Для того чтобы определить работоспособность АТС оператору - если он добросовестный, периодически производить ввод тех или иных команд, ну и после этого самостоятельно производить расшифровку сообщения: состоящего из чисел идентифицирующих модуль либо периферийную плату, и сообщение на английском языке. Только квалифицированный имеющий опыт работы на этой станции инженер может быстро соориентирваться в подобной ситуации. Дежурному технику в подобной ситуации уже сложнее... Ну а время - это деньги. Чтобы как то привести диагностику к удобному виду, мне пришлось подключить к данной АТС компьютер, написать программу которая периодически запрашивает состояние АТС, и выводит это все в удобном для дежурного техника виде, с разбивкой по направлениям связи и кроме этого в доступной форме указывает где находится "подозрительная" плата. Cуществует также вывод звуковой информации через Sound Blaster. Следовательно звук, при желании , можно по линиям связи передать куда угодно. Программа в изначальном варианте написана под OC Linux версия ASPLinux-7.1. Более лучше она работает под RedHat-7.2, ASPLinux-7.2. Была также перенесена под FreeBSD-4.4 (Unix). В ближайшее время чисто из интереса попробую ее запустить на Solaris-8.0. В качестве графической оболочки лучше использовать KDE. Ядро для Linux - в основом зависит от Вашего компьютера. Минимальные требования Pentium-200 RAM-64 Mb. Разрешение экрана не ниже 800x600. Размер программы, баз данных и прочих вспомогательных файлов не более 10 Mb. Компьтер нуль-модемной линией связи подсоединяется к любому из GNS. Программа должна запускаться с правами суперпользователя. После запуска , через некоторое время после инициализации, появляется окошко:

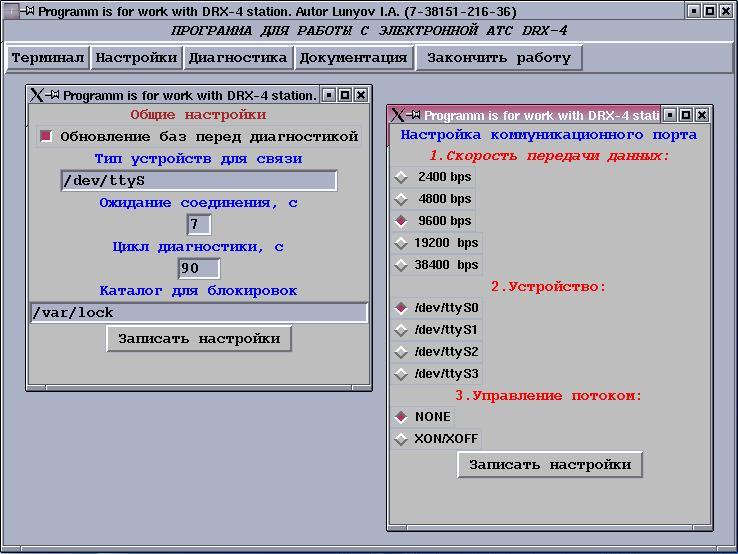

В первую очередь необходимо произвести настройки порта:
После записи изменений в настройках порта проверяется - работает
порт правильно. Для этого можно войти в режим Терминал и попробовать
"пообщаться" в этом режиме c DRX-4. Работа не отличается
от подобной работы с родным терминалом. Настройка терминала может быть
в данной программе VT-220, VT-100.

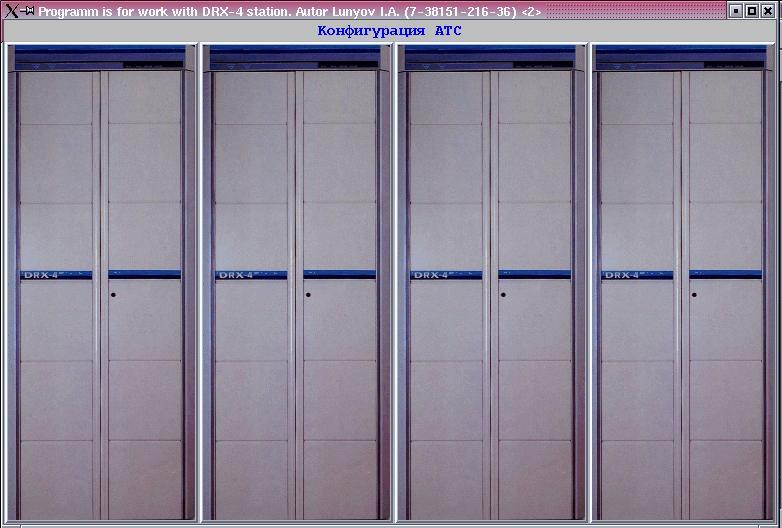

Далее приводится в соответствии конфигурация программы к АТС

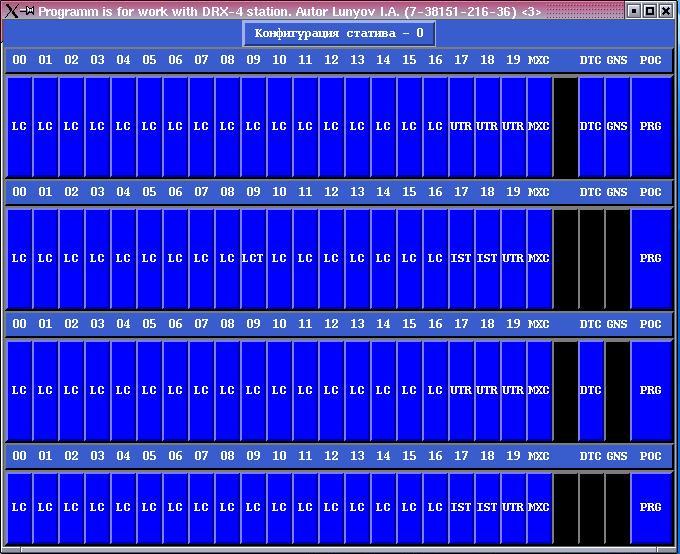

Выбрав ставив, можно конфигурировать его (для программы)

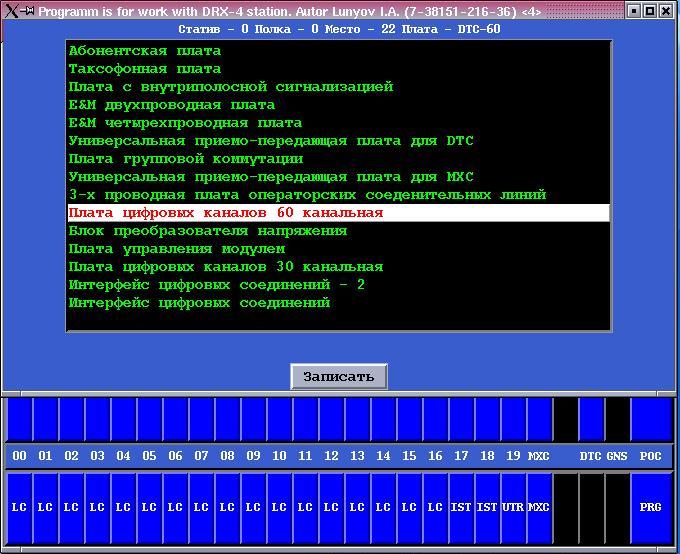

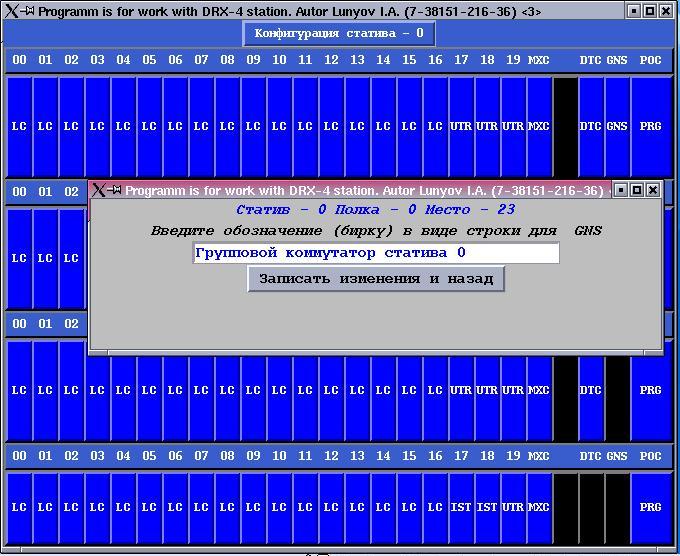

Можно присвоить русское обозначение любой плате
В случае проблем со связью из-за данной платы, в диагностике будет
Отображаться ее русское название. Это особенно удобно для канальных плат ,
так как можно отобразить таким способом название направления на которое утеряна связь.


Любую плату можно удалить или изменить в конфигурации программы


Если конфигурация настроена и порт проверен можен запускать диагностику
В режиме диагностики программа может работать круглосуточно.

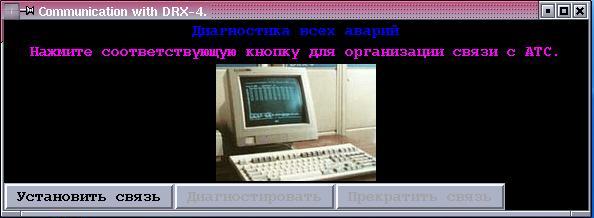

После установки связи открываются несколько окошек

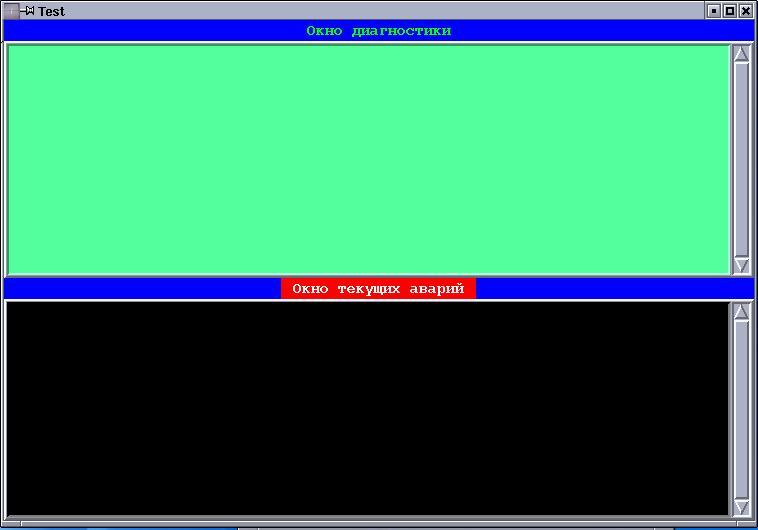

отображающих состояние АТС. Первые два окошка выводят текстовые сообщения:
Верхнее: Перевод на русский (производится на лету) сообщений выдаваемых с АТС.
Нижнее: Конкретно указывается где произошла авария и что за авария.

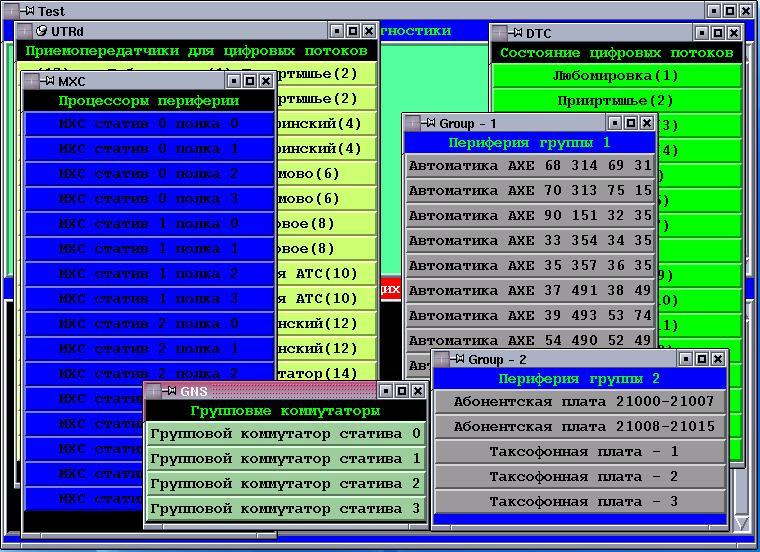

Остальные окошки разделяются на: окна микропроцессорных модулей
окно приемопередатчиков и окна периферии. Окна периферии отображают состояние
периферийных плат. Сколько будет отображаться групп периферии зависит от оператора,
сколько пожелает чтобы отображалось плат и каких, и как они будут
сгруппированы - так и будет.
Все это делается при настройке конфигурации АТС в соответствующем разделе
этой программы.
В случае возникновения аварии производится засвечивание красным цветом
вышедшего из строя модуля или периферийной платы. Кроме этого
производится вывод звукового сообщения чтобы
техник мог обратить внимание.

Извиняюсь за качество приведенных скриншотов, просто хотелось отобразить информации побольше - ну конечно же в ущерб качеству. В целом программа работает стабильно, хотя с моей точки зрения можно было бы еще много доработок производить. Начиная с ноября 2001 по 2005 год программа работала в Таврическом РУЭС ОАО Электросвязь Омской области. В 2005 году для этой же организации было мной разработана уже другая система для данной АТС.  Смотрите здесь.
С уважением Лунев Игорь Анатольевич, Омская область.

E-mail: lunyov_i@sibnet.ru
